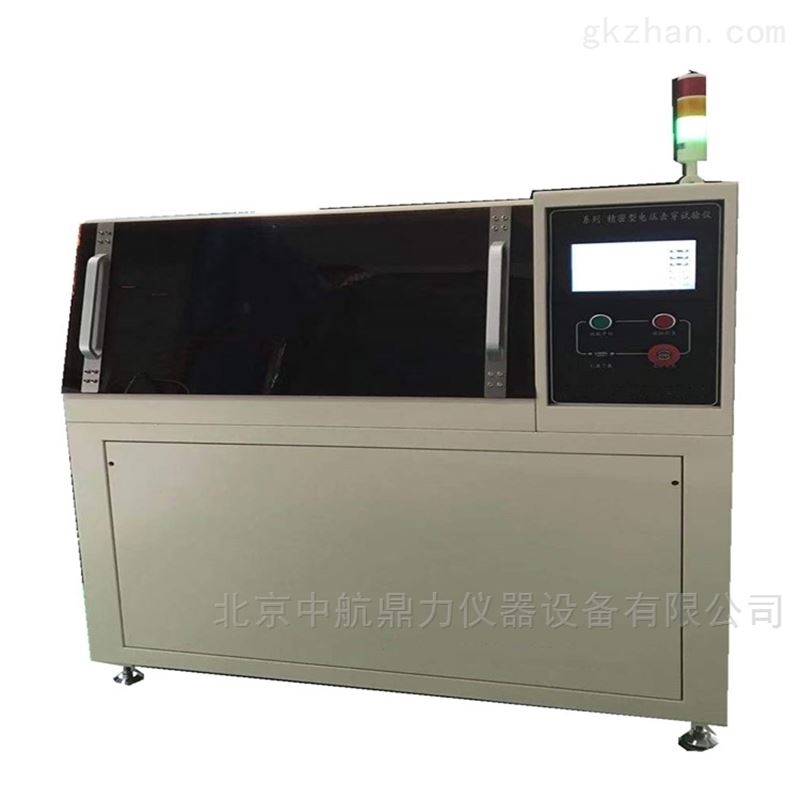

電弧是指兩電極接近到一定距離時放電所產生的持續白色弧光。電弧會產生高溫和強光。目前國際和國內標準中規定的電弧性能試驗通常分為干電弧和濕電弧兩項。適用于評估電線電纜在電弧環境下抗破壞的能力。干電弧試驗是模擬絕緣已老化電線通電時由于安裝缺陷及摩擦等因素引起電弧現象，其試驗原理是用刀具切割破壞引起電弧。濕電弧試驗是模擬絕緣已老化電線通電時經由水和其它能傳導的液體等所引發的電弧現象，其試驗原理是通過將鹽水滴在預先破壞的電線上使電線間形成導電通路來產生電弧。

航空航天線纜電弧試驗主要規定了耐干電弧試驗和耐濕電弧試驗兩種試驗方法。目前國際上常用的為美標SAE AS 4373E-2012中方法508(干電弧)、509(濕電弧)以及歐標BS EN3475-603：2011(濕電弧)、BS EN3475-604：2010(干電弧);GJB 773B-2015《航空航天用含氟聚合物絕緣低頻電線電纜通用規范》軍標中引用了SAE AS 4373E-2012標準中規定的試驗方法。

SAE AS 4373E-2012中方法508、509和軍標GJB 773B-2015附錄C(濕電弧)、附錄D(干電弧)的耐電弧試驗方法規定：

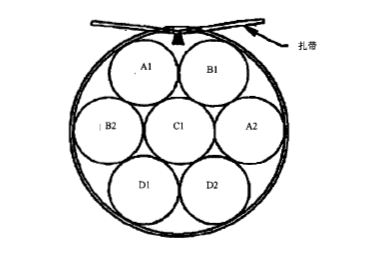

建議選用導體線規為20AWG的電線進行試驗，試驗前電線需通過2500V，AC，1min浸水耐壓試驗以保證被測試樣完好。試樣為7根長度為35cm(根據試驗臺長度可以略微調節試樣長度)的電線捆扎固定在一起組成線束，捆扎后的線束結構為上層2根，中層3根，下層2根(線束排列截面圖見圖1)。其中上層和中層5根為主動線，主動線在試驗過程中需接通400Hz、(108-118)V、1A三相電。下層2根為被動線，固定在試驗裝置底座無需通電。耐干電弧試驗時使用接地刀具向下切磨上層2根主動線直至磨破絕緣層引發電路跳電(電弧放電)，然后針對其余5根電線進行1000V,AC,1min浸水耐壓試驗，共需15組線束經受該試驗，最終以浸水耐壓擊穿根數或被試線束中每根電線的物理破壞長度作為判定結果。耐濕電弧試驗時先在上層2根主動線中間部位開一方型凹槽，(2根線凹槽縱向間距6.0mm到6.5mm之間)，暴露出完整的內導體(線束捆扎和開槽結構圖見圖2)。電解液由試樣上方滴入上層電線兩個凹槽中間位置，電線導體被腐蝕后引起放電跳閘后再通電繼續8小時試驗或再次觸發跳閘后停止。亦進行15組線束試驗，最終以浸水耐壓擊穿根數或被試線束中每根電線的物理破壞長度作為判定結果。

圖 01

A1、B1：上層2根主動線(其頂部為刀具切磨點)。

B2、C1、A2：中層3根主動線。

D1、D2：下層2根被動線。

圖 02

TIPS

由于干濕電弧試驗是大量數據統計的結果，中國電子科技集團公司第二十三研究所通過多年的干濕電弧試驗的經驗積累，在進行干濕電弧試驗時，總結了一些經驗以確保試驗結果的可重復性。在進行電弧試驗時，需注意以下影響因素：

1. 在試樣制備時，要注意扎帶的捆扎距離和捆扎的松緊程度;

2. 在試樣通電之前，首先要先檢查電弧設備的各個系統工作是否正常。如整流柜電流輸出正常、各熔斷器的靈敏度正常等;

3. 在進行干電弧試驗過程中，要注意刀片的重量和進刀深度;

4. 在進行濕電弧試驗時，要注意蠕動泵的速度和水滴的重量;

5. 在進行干濕電弧試驗過程中，熔斷開關會不間斷的跳閘和復合，開關的靈敏度要滿足標準的要求，進行靈敏度測試，確保熔斷器正常使用。

歐標和美標干、濕電弧試驗裝置在構建原理方面基本相同。都是制備一條7根導線捆扎組成的線束，干電弧試驗都是用刀具切磨破壞上層2根電線絕緣以產生電弧放電，濕電弧試驗都是使用鹽水滴入露出內導體的電線以腐蝕電線而引起電弧放電。兩者試驗方法比較主要存在以下差異：

█樣品適用性：美標僅推薦導體線規20AWG 電線進行試驗，歐標可以理論上可選用任何導體線規進行試驗。

█試樣電線長度：美標被試電線每根長度為35cm，歐標為50cm。

█三相輸入電源：美標規定為400Hz、(108-118)V，歐標規定為400Hz、115V或者400Hz、230V。

█主動線和被動線：美標規定為5根主動線(上層和中層)和2根被動線(下層)，歐標規定為6根主動線(周圈)和1根被動線(中心)。

█主動線試驗電流及試驗線束：美標規定為固定電流值1A,15組線束試驗電流一致。歐標按導體線規的不同分別規定每種線規需進行6種試驗電流考核，每種試驗電流制備3組線束進行試驗，完成共需18組線束。

█要求及指標：美標最終以浸水耐壓擊穿根數或被試線束中每根電線的物理破壞長度作為判定結果，歐標僅以被試線束中每根電線的物理破壞長度作為判定結果。
